一、項目概述
配網自動化成套實訓室的建成，可以進行配網自動化系統的演示、配電網的理論架構、功能和實際操作等方面的內容，尤其是可以提高廣大配電網操作人員使用配網自動化系統來處理配電網各種故障和實際問題的能力。
配網自動化成套實訓室系統的建立將解決以下問題：
① 解決配電網運行及檢修人員室內培訓困難的問題；
② 向非本專業領域人員演示配電網的架構和運行；
③ 承擔電力系統專業的操作技能鑒定和技能競賽；
④ 完成對配電網終端的檢測和電力系統多種通信方式的演示。
系統通過模擬用戶高低壓配電室實景的培訓，可以保證從事用電監察（檢查）員、變電站值班員、電力負荷控制員、農網配電營業工、配電線路工、裝表接電工、變壓器檢修工、電能計量人員、供用電合同管理等專業的實操培訓以及專業考試。
從事繼電保護工、直流設備檢修工、變電所調試檢修員、電網調度自動化運行值班員、電網調度自動化廠站端調試檢修員、電氣試驗工、變電一次安裝工、變電二次安裝工、電測儀表工等相關專業和工種的輔助培訓等工種、崗位的業務學習、技術考核和技能等級鑒定以及競賽、比武。
其中包括客戶供電方案設計審核、現場驗收、接電前檢查、客戶停送電、用電安全檢查、違約用電及異常、故障及事故分析處理指導、反事故演習培訓；配電開關站方案設計審核、現場驗收、運行維護、正常監視及巡視、工作票和操作票辦理、倒閘操作、工作許可、異常、故障及事故分析處理；一次設備的更換、檢修及試驗；二次元器件的更換、保護裝置及回路調試、缺陷處理、蓄電池和充電器等直流設備運行維護，故障判斷、查找及處理等培訓功能；電能計量的現場裝表、換表、校表，異常和故障查找、分析及處理；實現電力負荷控制終端實訓設備、低壓計量反竊電實訓設備、高壓計量實訓設備外接對接的技能培訓與技能鑒定考評工作。
配網自動化成套實訓系統用于對學員進行系統培訓、考核和技能鑒定。使學員了解配電實訓系統的環境要求和功能特點，掌握電氣一次、二次設備配置的基本原理與實際操作技能，學會常見故障的分析與排查方法，提高對突發事件的應急處理能力。系統設置各種漏電保護功能，保證教師、學員和設備的安全。系統不僅可以操作運行，而且使用模擬仿真技術設置常見故障及其組合，使實訓系統具備“教、學、練、考”等多層次的培訓功能。
二、項目內容
配網自動化實訓系統總體包含以下五大部分：
①環網柜線路實訓系統，系統包含電纜線纜實訓系統的機構組成、基本功能、自動化終端的介紹、系統的控制和后臺監測、故障運行及分析等；
②架空線路實訓系統，系統包含架空線路實訓系統的機構組成、基本功能、自動化終端的介紹、系統的控制和后臺監測、故障運行及分析等；

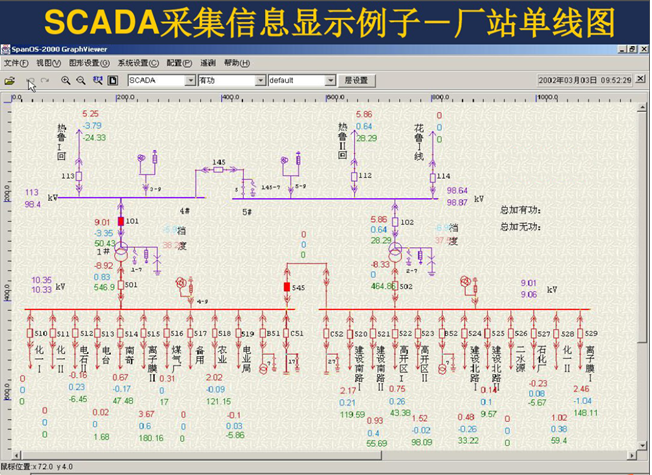

③主站與后臺監測系統，系統介紹配網自動化的通訊，scada主站系統的監測運行，故障模擬系統的邏輯分析等；
④操作流程監控及視頻分析，通過安裝在操作臺上的高清攝像頭，記錄教師或者學員的操作流程，進行動作分析和后期課題研究，保證配網操作動作正確性和對教學研究有很大的提升；
⑤培訓模擬考核系統，考核學員對高低壓圖紙的識別程度，配網自動化設備的使用，網絡通訊架構的認識，配電正常運行的掌握，故障分析與排查的能力。模擬實訓系統與培訓員、學員計算機的信息交換等。

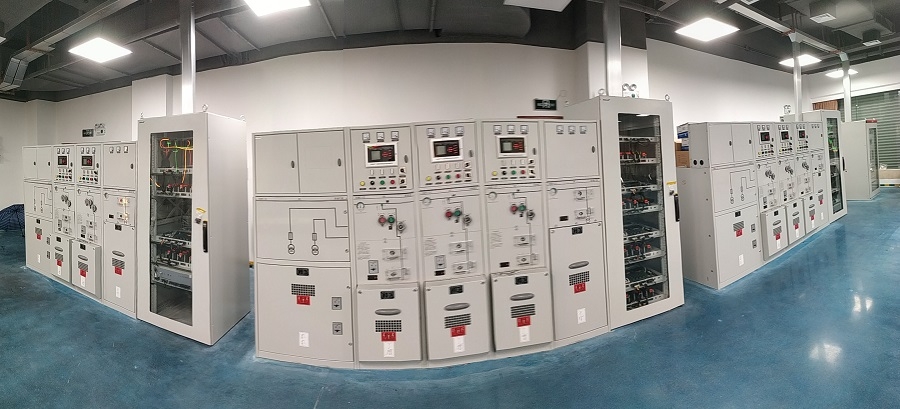

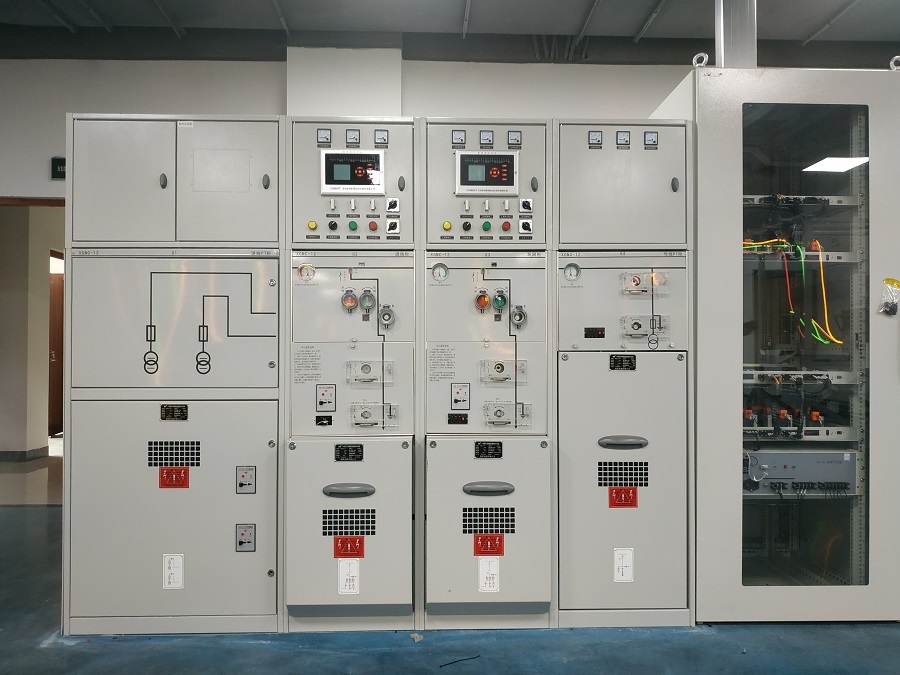

環網柜配網實景-1
環網柜配網實景-2

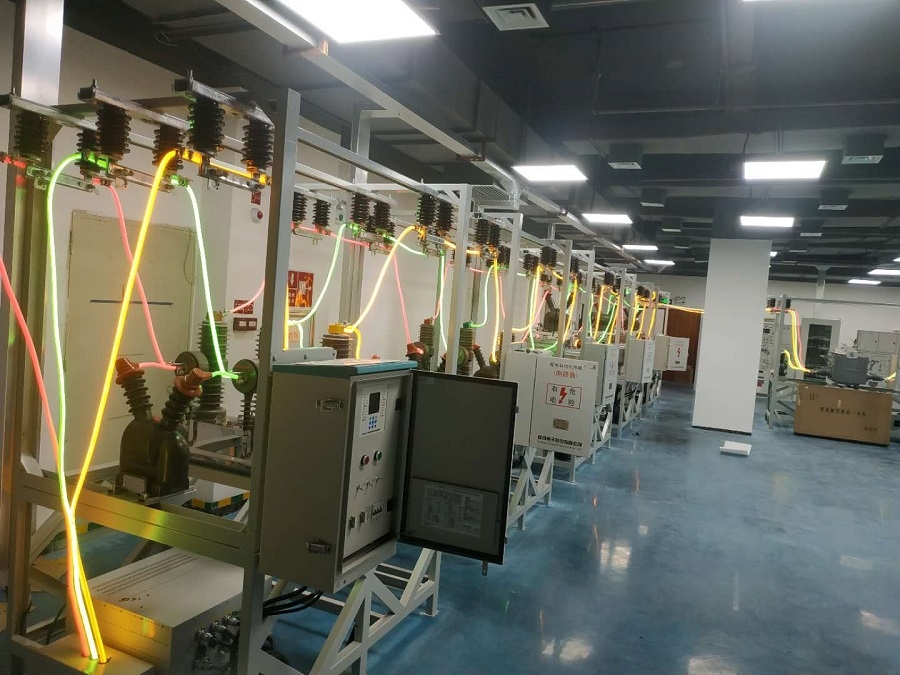

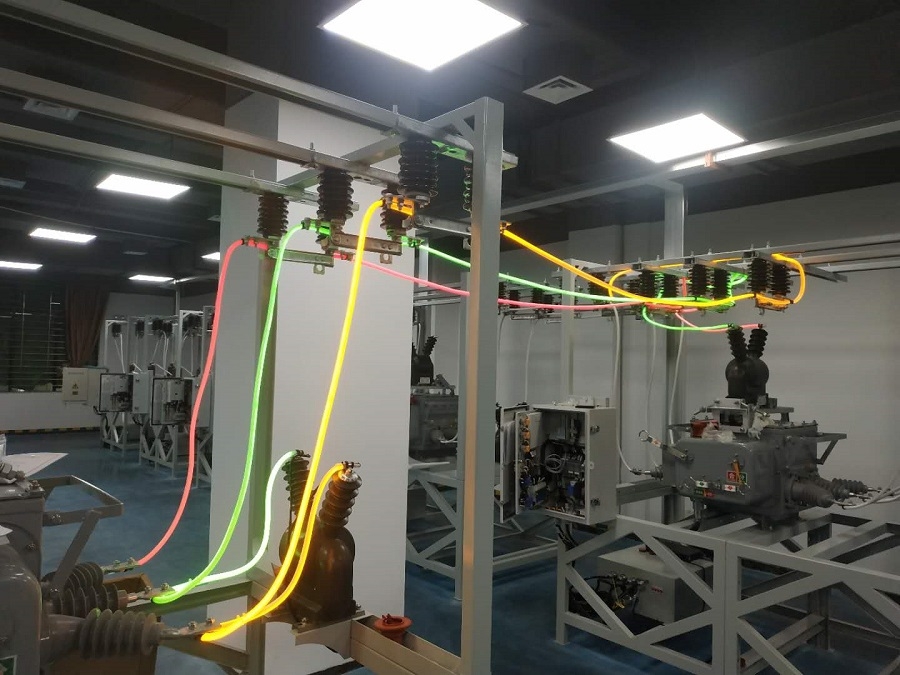

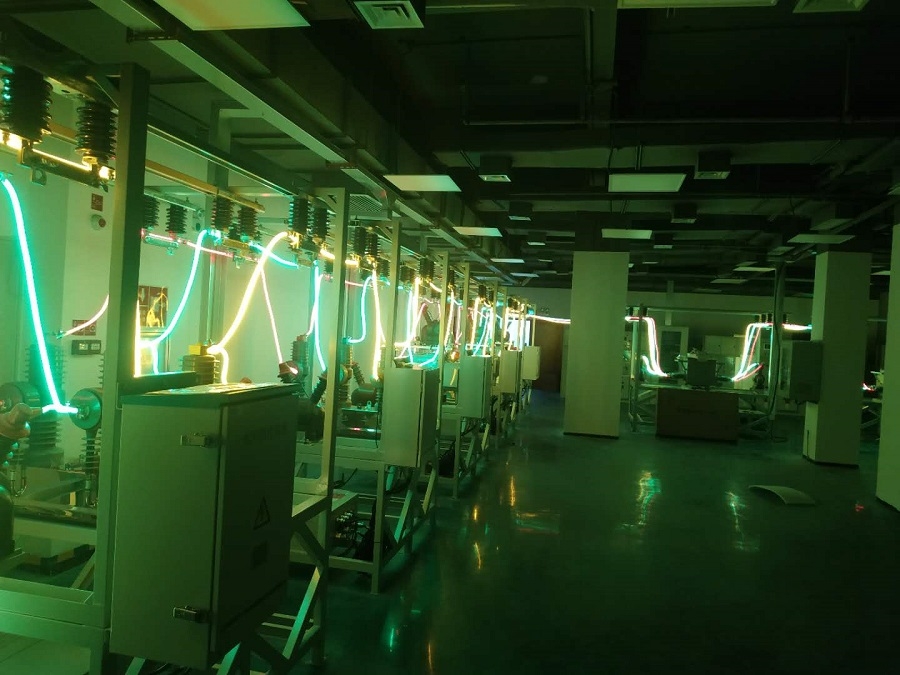

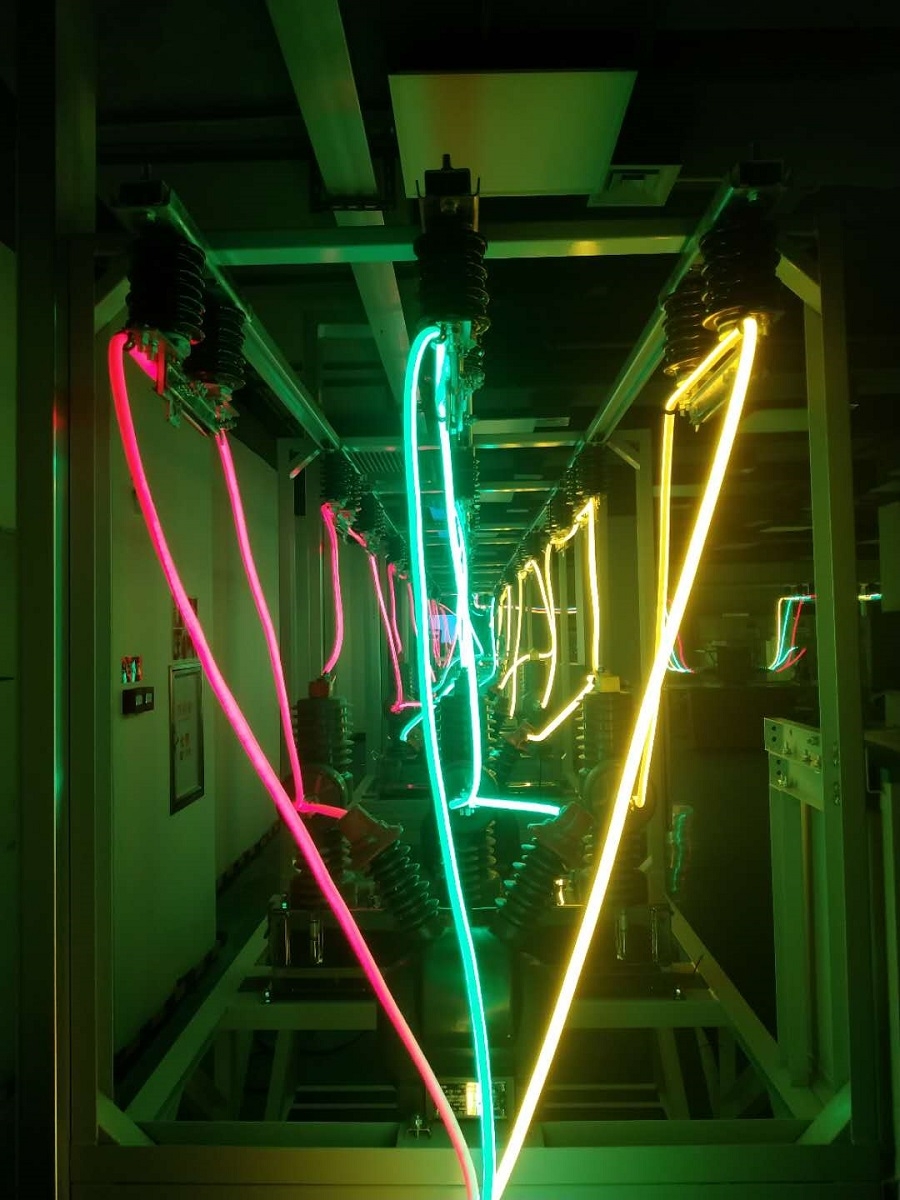

架空線路配網實景-2
架空線路配網實景-3
架空線路配網實景-4

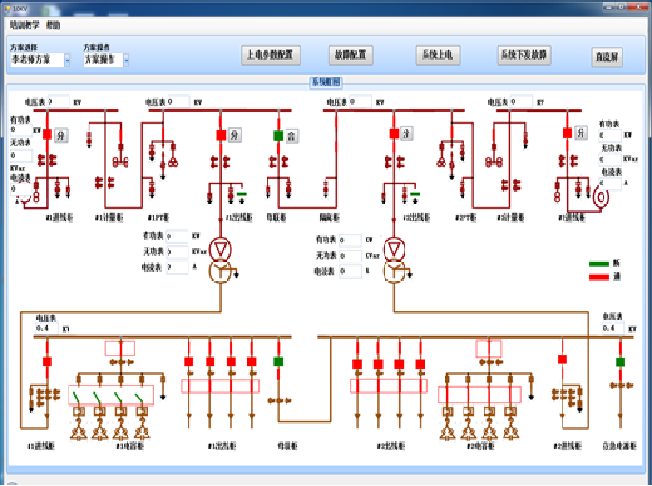

后臺監測與故障仿真軟件
