用電信息采集系統仿真培訓裝置

        用電信息采集系統仿真培訓裝置由一個主控單元、一個支撐底座、多個支撐單元及仿真單元組成。主控單元包含仿真控制軟件、人機交互設備、安全單元，交換機（串口服務器）及其他電氣部分；支撐單元包含模擬信號源、串口服務器、開關電源、交換機及其他電氣部分；仿真單元包含仿真設備、控制板及其他電氣部分；支撐底座包含電源和網絡等電氣部分。

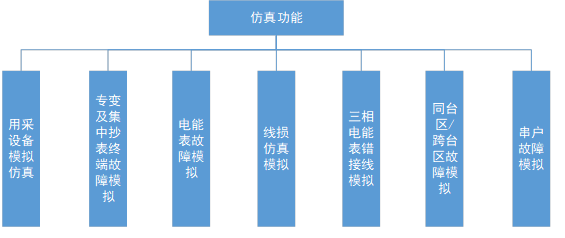

一、根據仿真培訓裝置的業務需求，功能設計仿真功能具備：

用采設備模擬仿真

基于計量在線監測與智能診斷分析模型及采集運維故障診斷分析模型，定制開發各類模擬仿真專變采集終端、模擬仿真集中器、模擬仿真智能電表。

其中采集異常仿真涵蓋終端與主站無通信、集中器下電表全無數據、采集器下電表全無數據、電能表持續多天無數據四大類采集故障。

計量異常仿真涵蓋電能表示值不平、電能表飛走、電能表停走、電壓失壓、電壓斷相、電流失流、電流過流、反向電量異常等計量異常。

專變及集中抄表終端故障模擬

對實訓設備所掛裝的終端進行故障模擬，滿足各種模擬故障的需求，包括終端死機、數據錯誤、上行通信模塊故障及本地通信模塊故障等。模擬電壓回路異常、電流回路異常、相序異常、終端停/上電事件、電壓/電流不平衡越限、消息認證錯誤記錄、終端故障記錄、電壓越限、電流越限、485抄表失敗、終端與主站通信流量超門限、對時事件記錄等異常事件。

電能表故障模擬

對實訓設備所掛裝的電能表進行故障模擬，滿足各種模擬故障的需求，包括電能表死機、RS485異常、電能表飛走、電能表停走、相序異常、需量異常、電壓故障、電流故障、電能表參數變更、電能表時間超差、電表故障信息、電能表示度下降、電能量超差、電能表開蓋記錄、電能表運行狀態字變位等。

線損仿真模擬

通過仿真各類形成線損的故障，包括檔案異常、線路異常、設備異常等，模擬產生管理線損及技術線損，指導從業人員進行現場線損故障判斷、排除以及臺區關系梳理的方法。

三相電能表錯接線模擬

實訓設備支持三相三線電能表48種錯接線、三相四線電能表96種錯接線的錯接線模擬，且配備足夠的模擬信號源，可對每一臺電能計量設備設置模擬負載，每臺設備負載（電壓、電流、相位角、功率因數等）均可以單獨設置。

同臺區/跨臺區故障模擬

對于實際工作現場 ，一個變壓器下會掛接有很多低壓配變臺區 ，由于現場工作情況多樣、環境復雜 ，會出現低壓臺區和其下的終端表計設備不匹配的現象 ，從而造成營銷系統中或是電采系統中的臺區關系不對應 ，使得現場表計數據無法被主站召回，無法及時抄回電量，更無法對現場數據進行分析。針對用電信息采集系統跨臺區故障 ，實訓設備利用仿真控制軟件一方面對仿真集中參數重新修改、設置以來實現電表的跨臺區故障的模擬和實時恢復；另一方面通過裝置內部切換箱和信號的濾波處理實現電能表的跨臺區故障模擬和實時恢復，可切換為同臺區、跨臺區及跨臺區共零線三種模式。

串戶故障模擬

電能表的串戶分兩種情況， 一種是客戶檔案串戶， 戶表關系不對應， 也就是不同客戶的表計地址在供電企業的營銷業務應用系統中發生互串。第二種情況就是因現場施工過程監控不嚴， 接線錯誤出現的電能表串戶現象。 采集運維閉環系統綜合模擬仿真裝置針對以上2種情況進行故障模擬仿真，第一種情況可通過軟件修改電能表內部參數進行仿真，第二種情況通過開關切換到不同的相別和模擬用戶負載端，達到戶表是否對應的目的。

二、仿真單元根據仿真的對象不同分為8種型號，可根據需求選配：

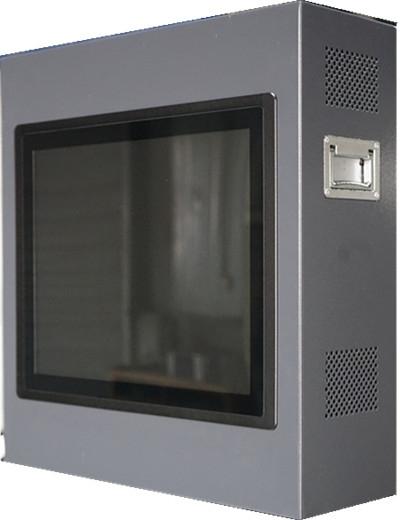

主控單元

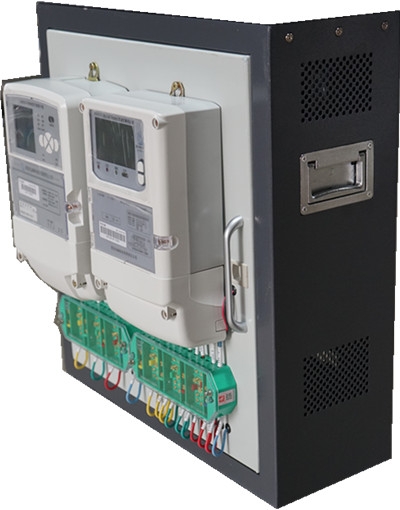

支撐單元及仿真單元

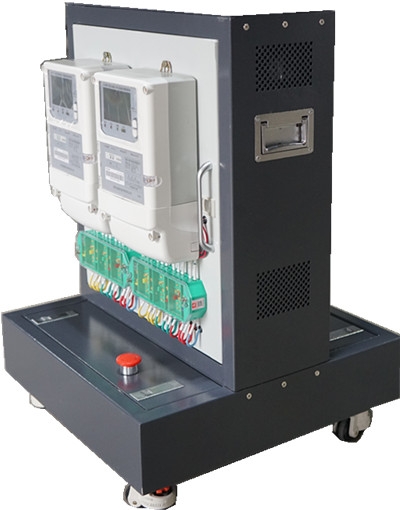

支撐底座
